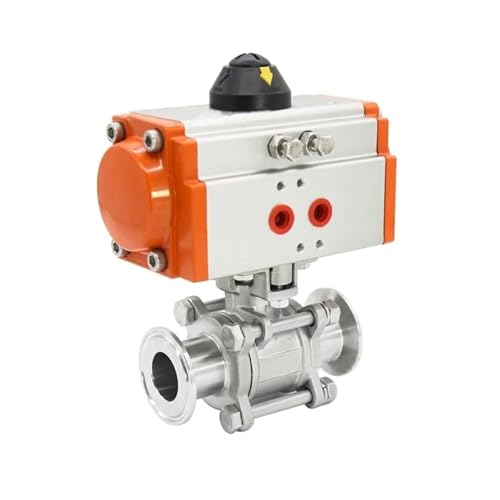

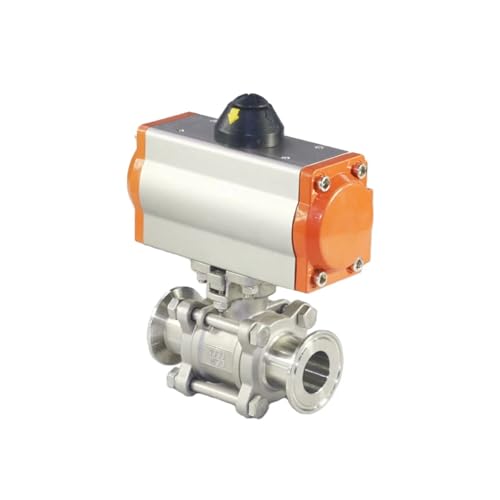

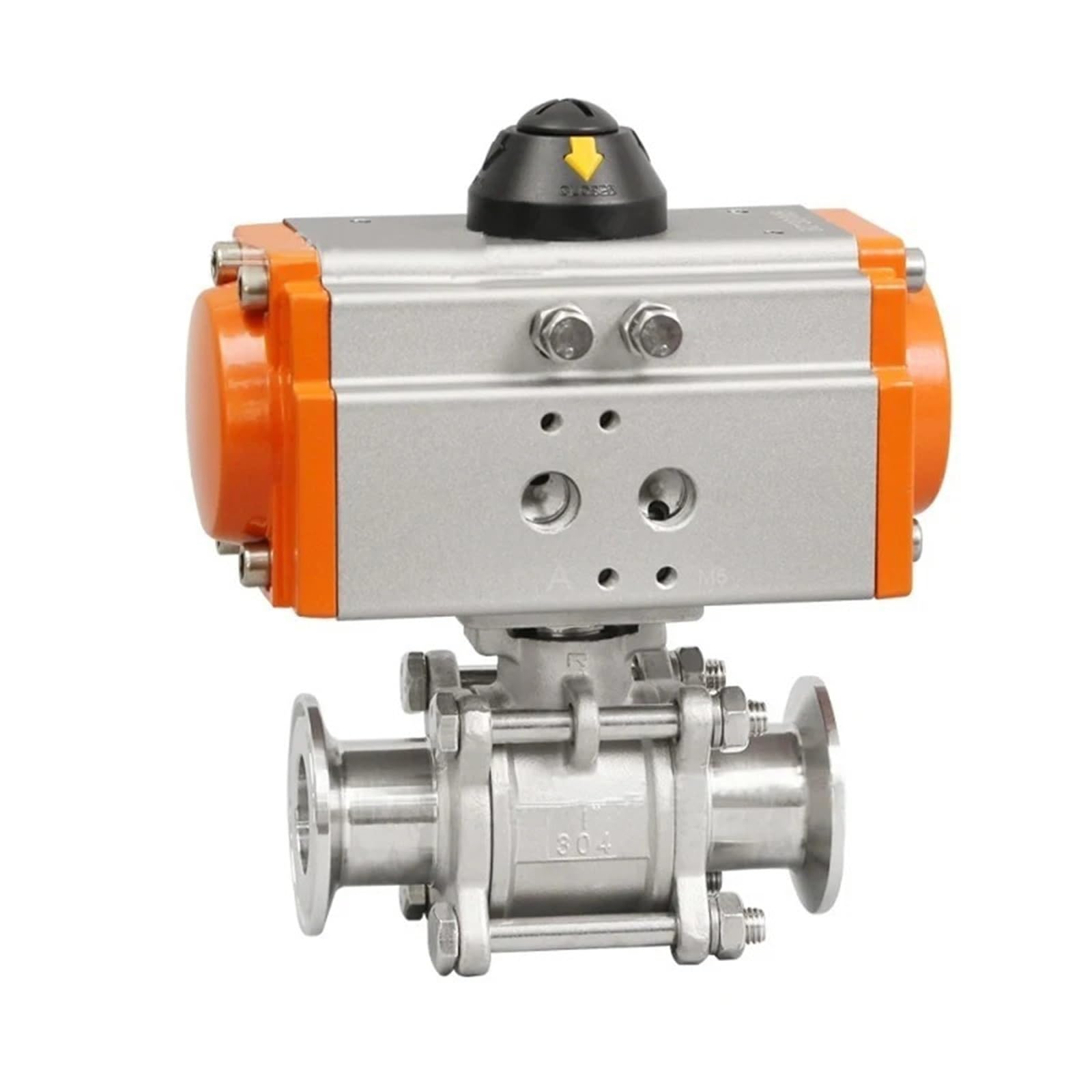

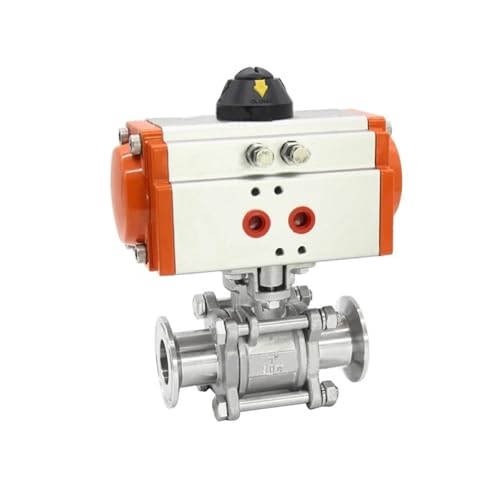

Anatomie d'une vanne industrielle à haute performance mécanique
La spécificité de la vanne à boisseau sphérique pneumatique DN20 réside dans sa combinaison technique unique : un corps segmenté en trois pièces robustes allié à un système de fixation supérieure à pince haute. Cette configuration garantit une étanchéité périphérique totale et une excellente répartition de la pression axiale.
Focus sur l'actionneur pneumatique Q611F-16P
Le cylindre pneumatique sélectionné pour cette référence est conçu pour fournir un couple constant lors de la rotation à 90 degrés de la sphère intérieure. Ce cylindre compact et robuste réagit instantanément, permettant un contrôle total des flux liquides ou gazeux avec une marge d'erreur minimale.
| Propriété structurelle | Détails de conception |
|---|---|
| Corps principal | Structure modulaire en 3 pièces distinctes |
| Diamètre de passage | DN20 pour débits intermédiaires stables |
| Mécanisme interne | Bisseau sphérique à passage intégral |
| Fixation actionneur | Pince haute standardisée |
| Pression maximale | 16 bars de charge nominale |
Expérience d'utilisation et bénéfices techniques
L'utilisation de cette vanne se traduit par une réduction immédiate des pertes de charge au sein du réseau grâce au profil lisse de la bille intérieure. En position ouverte, le fluide s'écoule sans turbulence, préservant la stabilité globale du réseau de canalisations industrielles.
